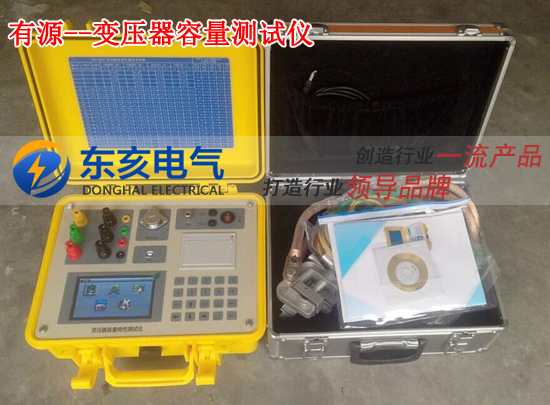

有源变压器容量特性测试仪
有源变压器容量特性测试仪
来源:上海东亥电气有限公司 | 发布时间:2016/6/13 21:28:08 | 浏览次数:


一、概述

有源变压器容量测试仪是我公司研发人员专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器,是专门用于变压器容量、特性参数测量的高精密仪器。本产品采用彩色大屏幕液晶显示器,中文显示,简便快捷的菜单式操作,人机界面友好。仪器内部自带高效能可充电电池,无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外,仪器内可提供三相精密50Hz正弦波交流测试电源,在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备,从而大大提高了您的工作效率。

本仪器为多功能测量仪器,相当于往常两种测试仪器:即有源变压器容量测试仪+变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、负载损耗、阻抗电压等一系列工频参数进行精密的测量。

本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法,接线更简单,测试、记录更方便,使您的工作效率得到了大幅度的提升。

功能特点

●可现场测量多种配变、电变变压器容量,无需另配电源,检测更方便、更快捷

●结合外配电源、调压、升压升流等设备,可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等特性数据

●所有测试结果均自动进行了相关校正。您只需输入相关参数(如温度、空载校正系数等),仪器即可自动进行诸如:波形畸形校正、温度校正、非额定电压

●校正、非额定电流校正等多种校正,使测试结果准确度更高

●变压器特性测量中,电压Z大量程可达750V,电流Z大量程达100A,且内部配有保护电路。测量时不用切换档位既可保证测量精度,更不用担心因档位选错而烧坏仪器

●变压器特性测试时,电压、电流量程均可以非常灵活、简便的进行扩展,只需简单的通过外接电压互感器、电流互感器即可,大大加宽了仪器的测试范围

●大屏幕、高亮度液晶显示,全中文菜单及操作提示,实现了非常友好的人机对话界面;宽温度、亮度可调节式液晶屏,可适应不同环境温度

●根据测试结果中的空载、负载损耗,可自动推定三相油浸式配变、电变变压器的性能水平,供工作人员现场参考(本仪器目前只可对三相油浸式变压器配、电变变压器进行性能水平代号。其他种类的变压器,所推测结果无效)

二、变压器试验术语与定义

由于变压器容量测试以及特性试验等都是比较专业的试验,在试验测试中,相关设置内容和测试结果项目比较多。而且由于历史遗留原因,同一测试内容全国各地叫法不一,为了您能更方便对变压器容量测试和特性测试有一个全面的了解,特将一些会用到的变压器试验术语和定义列在下面。为了保证权威性,一下内容均摘录自《GB 1094.1-2013》等国家标准。

1、分接

  在带分接绕组的变压器中,该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数,也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。

2、主分接

  与额定参数相对应的分接。特殊说明,空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。

3、有载分接开关

  适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。

4、无励磁分接开关

  适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置

5、空载损耗(俗称:铁损、铁芯损耗)

  当额定频率下的额定电压(分接电压)施加到一个绕组的端子上,其他绕组开路时吸取的有功功率。

6、空载电流

  当额定频率下的额定电压(分接电压)施加到一个绕组的端子上,其他绕组开路时流经该绕组线路端子的电流方均根值。

  注1:对于三相变压器,是流经三相端子电流的算数平均值。

  注2:通常用占该绕组额定电流的百分数来表示。对于多绕组变压器,是以具有最大额定容量的那个绕组为基准的。

7、负载损耗(又称:短路损耗;俗称:铜损)

  在一对绕组中,当额定电流流经一个绕组的线路端子,且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时,其他绕组(如果有)应开路。

  注1:对于双绕组变压器,只有一对绕组组合和一个负载损耗值。

     对于多绕组变压器,具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。

  注2:当绕组组合中两个绕组的额定容量不同时,其负载损耗以额定容量小的那个绕组中的额定电流为基准,而且应指出参考容量。

8、总损耗

  空载损耗与负载损耗之和。

9、短路阻抗(也称:阻抗电压)

  通常情况下,短路阻抗为一对绕组的短路阻抗

  在额定频率及参考温度下,一对绕组中某一绕组端子之间的等效串联阻抗Z=R+jX(Ω)。确定此值时,另一绕组的端子短路,而其他绕组(如果有)开路。对于三相变压器,表示为每相的阻抗(等值星形联结)。

注1:对于带分接绕组的变压器,短路阻抗是指指定分接的。如无另行规定,则是指主分接的。

注2:此参数可用无量纲的相对值来表示,即表示为该对绕组中同一绕组的参考阻抗Zref的分数值z。用百分数表示:

式中:

公式对三相和单相变压器都适用。

U——Z和Zref所属绕组的电压(额定电压或分接电压);

Sr——额定容量基准值。

此相对值也等于短路试验中为产生相应额定电流(或分接电流)时所施加的电压与额定电压(或分接电压)之比。此电压称为该对绕组的短路电压。通常用百分数表示。

三、技术参数

1、内置电源输出范围

   电压:0~10V

   电流:0~10A

2、特性测试电源输入范围

   电压:0~750V

   电流:0~100A

3、测试精确度

   电压、电流:±0.2%

   功率:±0.5%(CosΦ>0.1), ±1.0%(0.02

4、工作温度

   -20℃~+60℃

5、充电器电源要求

    市电 AC160V~265V

6、绝缘度

    ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

    ⑵、充电电源输入对机壳之间承受工频2KV(有效值),测试时长1分钟

7、体积

    32cm×25cm×12cm

8、重量

    2.5㎏
